WERU Übersetzung: 2:1, LINKS - KBW Kegelradgetriebe mit FLANSCH (WERU-Getriebe)
mit...
KLEINEM MONTAGEFUß
Ø 70mm mit FLANSCH !!
Befestigungs-Lochkreis: 60mm KBW = Kittelberger Welle (WERU)
- der ältere Montagefuß hatte 76mm Außendurchmesser
- der Befestigungs-Lochkreis ist gleich - 60mm)
für
Kittelberger Welle: (42mm): entspricht ungefähr SW40
Befestigungs-Lochkreis: 60mm
Abtrieb: 40,5mm
für Übersetzung:
2:1
Zugkraft: 16 kg und 21kg
Anwendungsfall: L (links)
Antrieb:
6mm-4-kant weitere Informationen:
Übersetzungsverhältnis 2:1 L, R bzw. 3:1 L. R für "50" er
Kittelberger-Welle NICHT mehr bzw. nur bedingt lieferbar !
Spezifizierung: | R / L | kl. Montagefuß | KBW | 2:1 | Zugkraft: 16 kg |
| R / L | kl. Montagefuß | KBW | 3:1 | Zugkraft: 21 kg |
mit Auflaufkupplung, Bremsfederfreilauf und Antrieb für
Vierkantstab 6mm
für gleichbleibende Drehrichtung;
beim Rechtsdrehen ( = Uhrzeigersinn) der Kurbelstange erfolgt Hochheben des Behanges, bzw. Rollladens

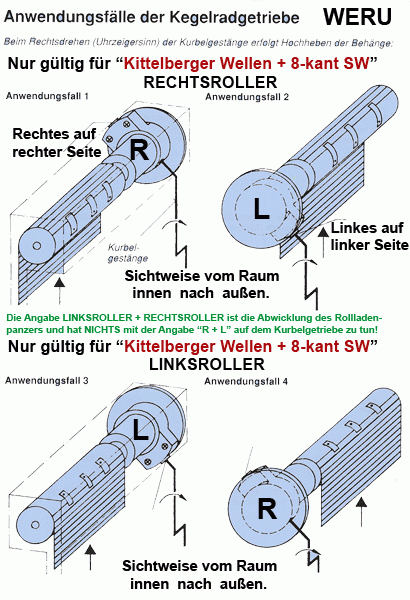

bitte zunächst feststellen ob LINKS- oder RECHTSROLLER,
- den Anwendungsfall klären (L oder R)
- die Welle bestimmen
