456F003-L, Kegelradgetriebe, Kurbelgetriebe, SW40, gr.Fuß, 4:1, 21/28kg, LINKS

Fahren Sie bitte mit der Maus über die kleineren Bilder bis das ausgewählte Bild
als Haupt-Artikelbild erscheint, dann kann dieses Haupt-Artikelbild gezoomt werden.


Kurbelgetriebe, Kegelradgetriebe
mit...
GROßEM MONTAGEFUß          Ø 94mm
Antrieb: 6mm-Vierkant
Abtrieb: für 8-kant Stahlwelle:  SW40
für Untersetzung:  4:1
Anwendungsfall:  L (links)

Informnationen:

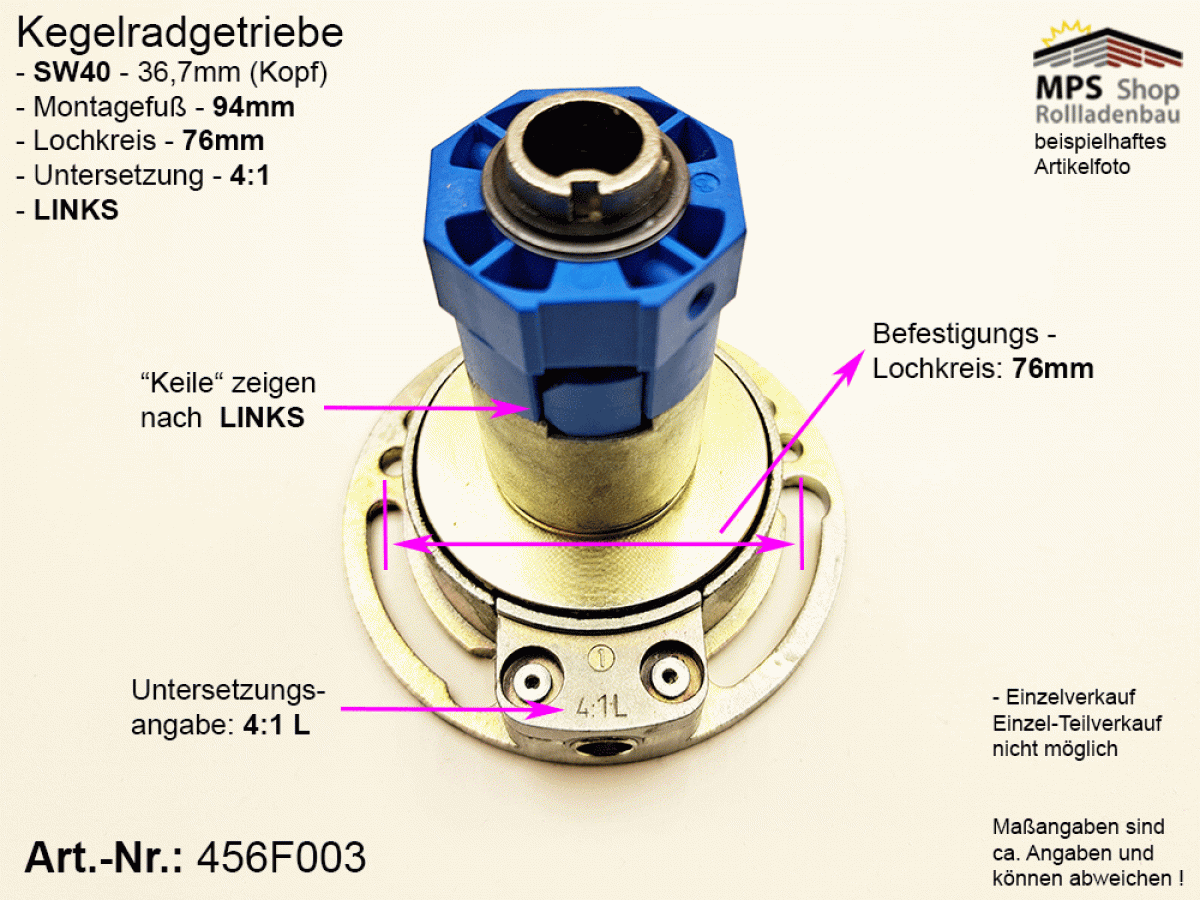

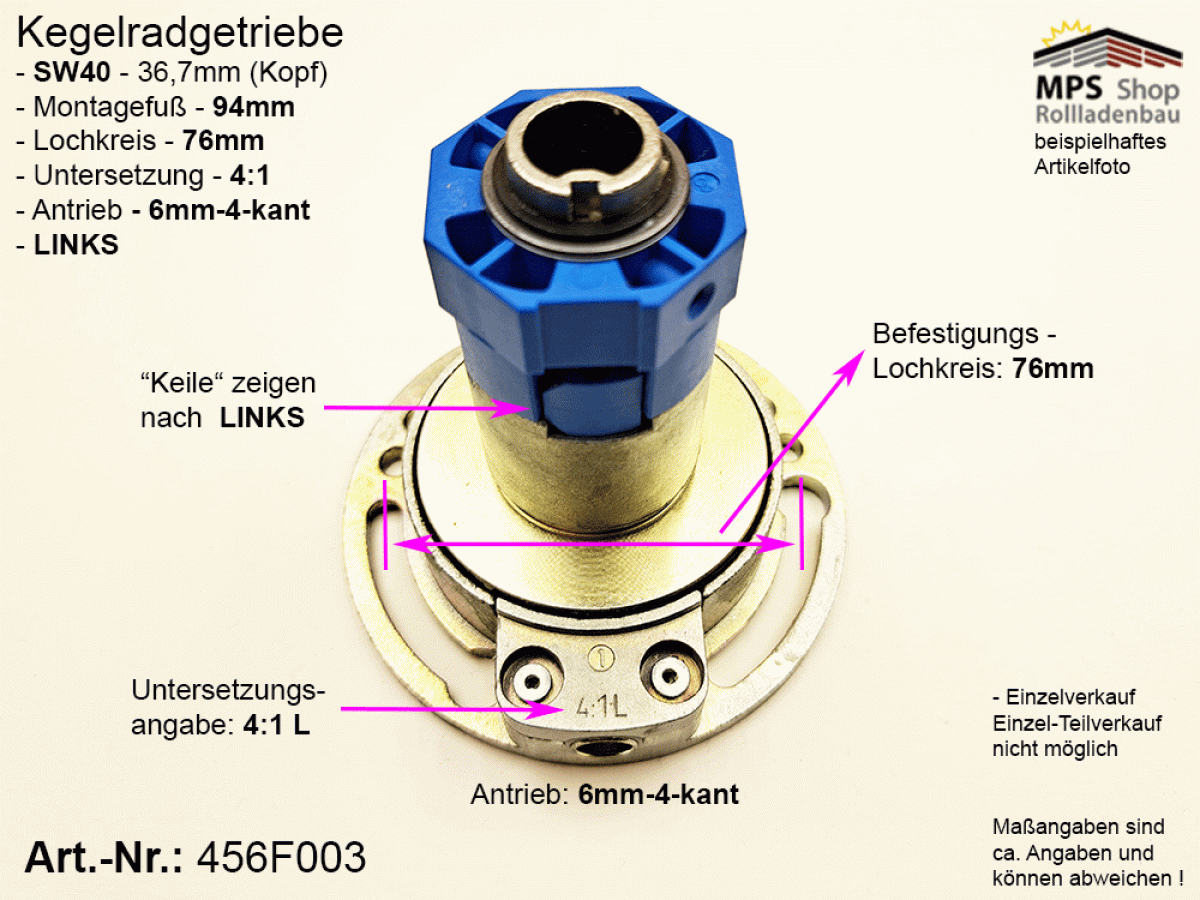

- LINKES Getriebe = "angeschrägte Keile" des Freilaufringes zeigen mit der "Spitze" nach links.
- RECHTES Geriebe = "angeschrägte Keile" des Freilaufringes zeigen mit der "Spitze" nach rechts.
- ist dies bei Ihnen anders, wurde es schon einmal umgebaut.

mit Auflaufkupplung, Bremsfederfreilauf und Antrieb für Vierkantstift 6mm
für gleichbleibende Drehrichtung;
beim Rechtsdrehen ( = Uhrzeigersinn) der Kurbelstange erfolgt Hochheben des Behanges, bzw. Rollladens
Montagefuß Ø 94mm

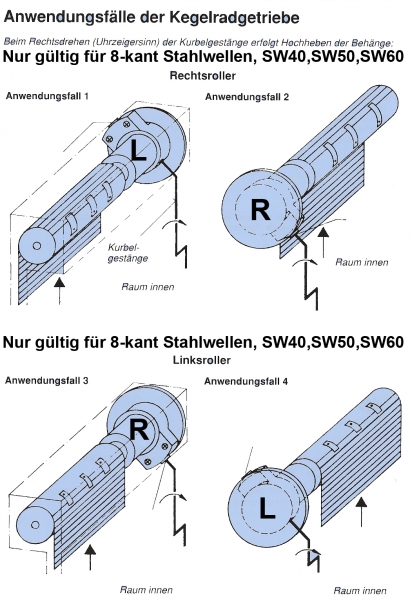

bitte zunächst feststellen ob LINKS- oder RECHTSROLLER,
- den Anwendungsfall klären (L oder R)
- die Montagefußgröße ermitteln
- die Welle bestimmen
- das Untersetzungsverhältnis beachten!
