Kurbelgetriebe, Kegelradgetriebe

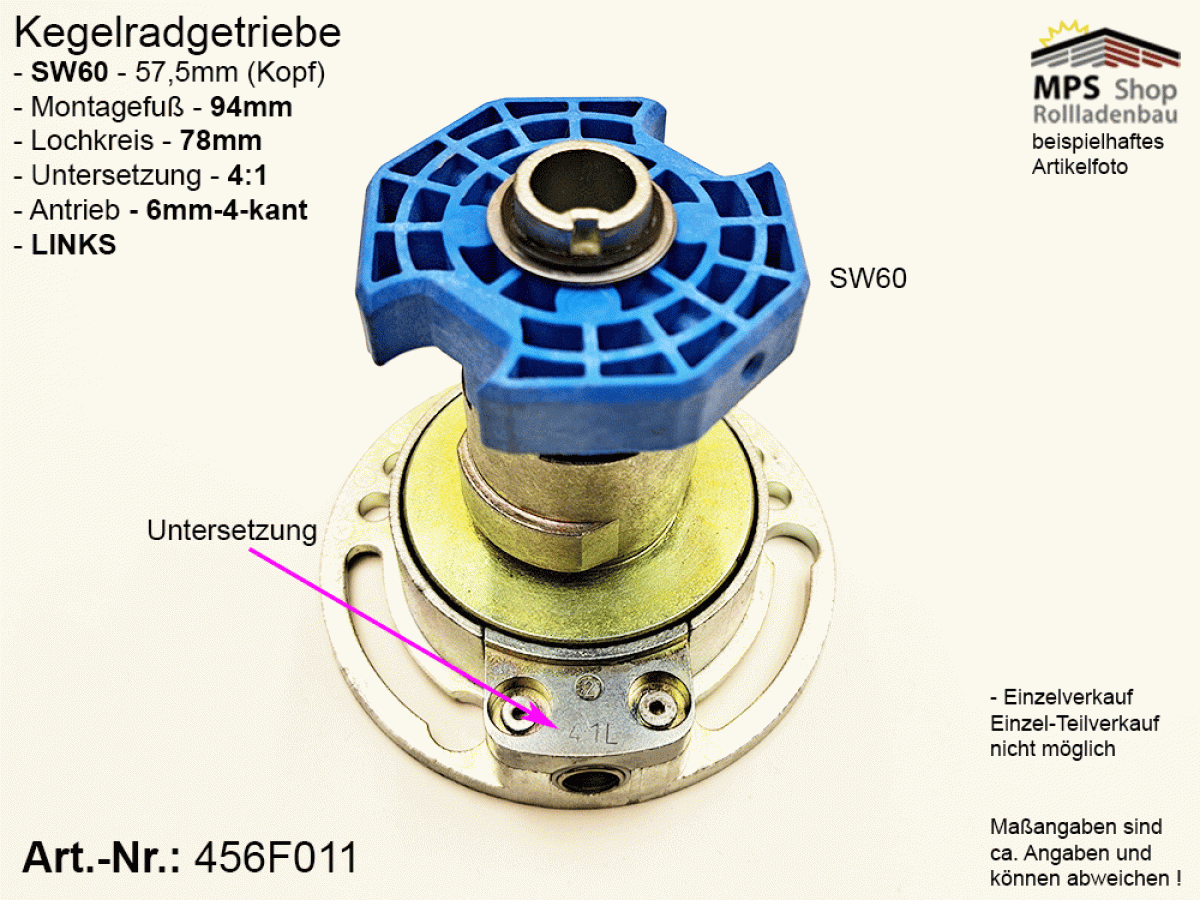

mit... GROßEM MONTAGEFUß Ø 94mm Antrieb:6mm-Vierkant Abtrieb: für 8-kant Stahlwelle: SW60
für Untersetzung: 4:1
Anwendungsfall: L (links)
Informnationen:

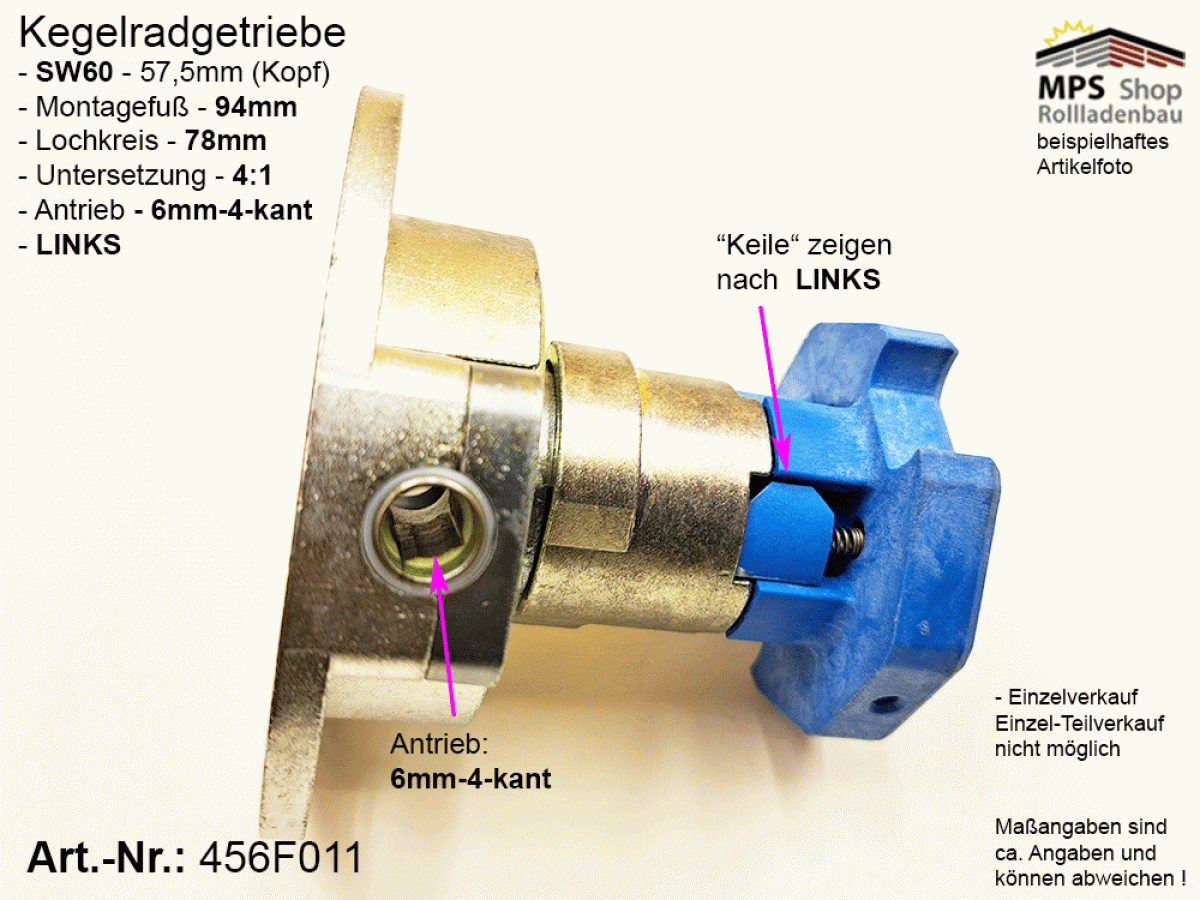

- LINKES Getriebe = "angeschrägte Keile" des Freilaufringes zeigen mit der "Spitze" nach links.
- RECHTES Geriebe = "angeschrägte Keile" des Freilaufringes zeigen mit der "Spitze" nach rechts.
- ist dies bei Ihnen anders, wurde es schon einmal umgebaut.
mit Auflaufkupplung, Bremsfederfreilauf und Antrieb für Vierkantstab 6mm
für gleichbleibende Drehrichtung;
beim Rechtsdrehen ( = Uhrzeigersinn) der Kurbelstange erfolgt Hochheben des Behanges, bzw. Rollladens
Montagefuß Ø 94mm

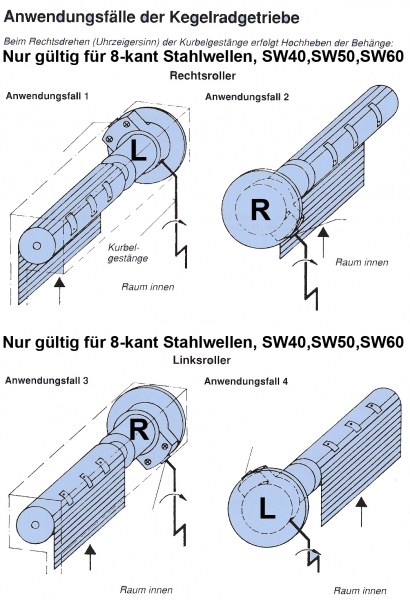

bitte zunächst feststellen ob LINKS- oder RECHTSROLLER,
- den Anwendungsfall klären (L oder R)
- die Montagefußgröße ermitteln
- die Welle bestimmen
- das Untersetzungsverhältnis beachten!
